Ildfaste sten

Sådan vælger du den rigtige ildfaste sten

”Ildfast sten” er en samlebetegnelse for flere ildfaste og isolerende produkter og ikke ét universelt materiale. En kompakt chamottesten lagrer varme og tåler mekanisk belastning, mens en porøs isoleringssten begrænser varmestrømmen. En vermiculitsten er en isolerende plade, der er nem at tilpasse, og en syrebestandig sten vælges primært til kemisk belastning. Det rigtige valg afhænger af stenens funktion i det samlede varmeapparat eller den industrielle foring.

Tag udgangspunkt i producentens anvisninger til udstyret eller, ved en ny installation, i den termiske og konstruktive dimensionering. Fastlæg den højeste sandsynlige temperatur på stenens eksponerede side, om produktet skal bære last eller udsættes for slag, den ønskede varmelagring, påvirkning fra flammer eller gas med høj hastighed samt eventuel kontakt med aske, flusmiddel, slagge, smeltet materiale eller korrosivt kondensat. Form, tykkelse, mørtel, vejrpåvirkning og udformning af ekspansionsfuger afgør derefter, om den valgte sten kan monteres efter hensigten.

Oversigt over typer af ildfaste sten

Kompakte chamottesten til boligopvarmning og erhverv

De almindelige lyse chamottesten indeholder mindst 40 % Al₂O₃ og er klassificeret til 1300 °C. Stenen på 230 × 114 × 64 mm vejer ca. 3,5 kg og giver en betydelig ildfast masse. Formatet på 230 × 114 × 32 mm vejer ca. 1,75 kg og har samme overflademål i en tyndere udgave. Begge kan anvendes i kompatible indendørs og udendørs ovne, pejse, brændeovne, grillanlæg og andre højtemperaturkonstruktioner.

Kompakte sten optager energi under opvarmning og afgiver den gradvist. Denne egenskab er nyttig i brød- og pizzaovne, masseovne og andet udstyr, der er konstrueret til at udnytte lagret varme. Varmelagring må ikke forveksles med isolering: En kompakt foring kan lagre nyttig energi, men leder stadig mere varme gennem sin tykkelse end et let isoleringsprodukt. Bagisolering og sikre afstande er fortsat nødvendige, hvor konstruktionen kræver det.

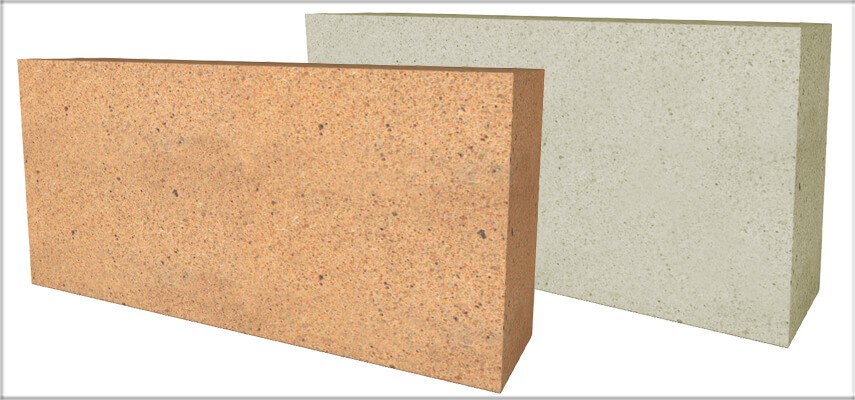

Ildfaste sten til industriel drift

Industrielle arbejdsforinger kan kræve enten stenen til 1430 °C med 42 % aluminiumoxid eller udgaven til 1600 °C med 60 % aluminiumoxid. Et højere indhold af aluminiumoxid øger ildfastheden, men valget af kvalitet skal også tage højde for belastning, gashastighed, termiske cyklusser, aske, alkalidampe, reducerende atmosfærer og kemiske angreb. Forskellige zoner i en ovn kan kræve forskellige materialer.

En maksimal temperaturangivelse er ikke i sig selv dokumentation for egnethed til direkte kontakt med smeltet metal, slagge eller glas. Flusmidler og smelter kan opløse, gennemtrænge eller reagere med et ildfast materiale, selv om det forbliver mekanisk stabilt ved ren varmepåvirkning. Definér zonerne ved smeltelinjen samt sprøjt- og overløbsområderne, og specificér derefter en proceskompatibel arbejdsside. Til glasovne placerer producenten produktet med 60 % aluminiumoxid i zoner uden direkte kontakt med smeltet glas.

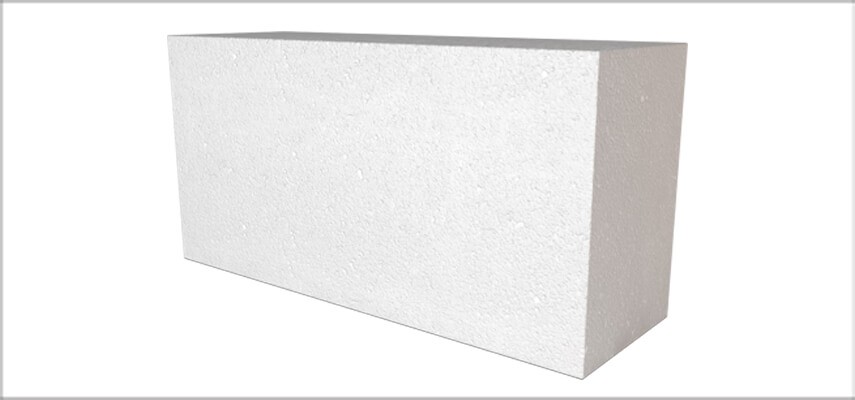

Ildfaste isoleringssten

Ildfaste isoleringssten, også kaldet IFB-sten, har en kontrolleret porøs struktur, der reducerer densitet, varmelagring og varmeledningsevne. Der findes fire klasser med angivne maksimumtemperaturer på 1260 °C for kvalitet 23, 1430 °C for kvalitet 26, 1530 °C for kvalitet 28 og 1650 °C for kvalitet 30. Alle fire har nominelle mål på 230 × 114 × 76 mm, men deres temperaturklassifikation og oplyste densitet er forskellige.

En IFB-sten kan danne den eksponerede overflade i en egnet keramikovn, smedeesse eller industriovn med ren drift eller placeres bag et mere kompakt ildfast materiale som bagisolering. Den bløde overflade er mindre egnet til ildsteder med tunge emner, slibende gasstrømme, gentagen kontakt med værktøj eller områder, der udsættes for smeltet metal, glas, salte eller slagge. En højere kvalitet giver større temperaturbestandighed, men ikke automatisk samme slidstyrke som en kompakt sten.

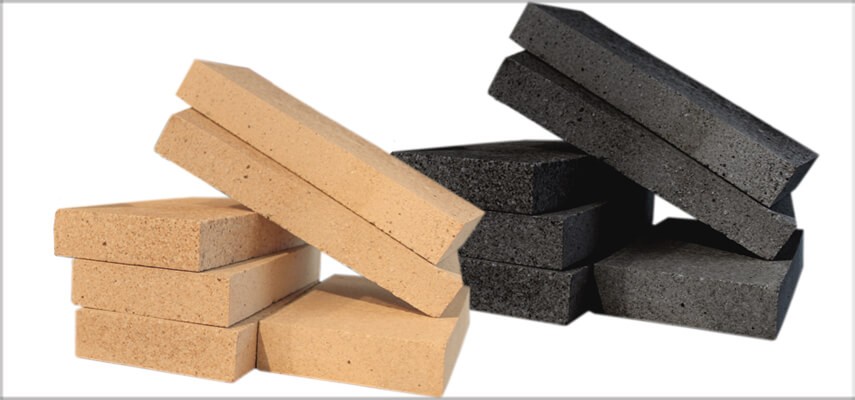

Erstatningssten til brændeovne og pejse

En erstatningssten beskytter apparatets kabinet, styrer brændkammerets geometri og kan påvirke forbrændingen og varmeoverførslen. Brug så vidt muligt samme materiale som originalen. Kompakt chamotte, dekorativ chamotte og vermiculit har forskellig tykkelse, masse, varmeledningsevne og holdbarhed. Udskiftning af ét materiale med et andet kan derfor ændre den temperatur, der når metalkabinettet eller tilstødende komponenter.

Det aktuelle sæt med kompakte erstatningssten indeholder seks chamottesten på 230 × 114 × 32 mm, klassificeret til 1300 °C. Vermiculitstenene leveres som seks stykker på 200 × 90 × 25 mm, klassificeret til 1000 °C, og kan saves, bores eller slibes. Kontrollér, at apparatproducenten tillader tilskæring på stedet, og gengiv alle nødvendige luftkanaler, fastholdelsesdetaljer og afstande nøjagtigt.

Hvornår skal en beskadiget sten i et varmeapparat udskiftes?

Efterse kun en brændeovn eller pejs, når ilden er slukket, og apparatet er helt koldt. Udskiftning er normalt nødvendig, hvis en sten sidder løst, har forskubbet sig, smuldrer, er væsentligt eroderet eller er knækket, så metalkabinettet eller isoleringen bagved udsættes for direkte varme. En mindre, stabil overfladerevne kan fortsat være acceptabel, hvis delen sidder fast, og apparatets anvisninger tillader fortsat brug.

Gentagne revner kan skyldes en forkert sten, utilstrækkelig frigang, overfyring, slag fra brændsel, en deformeret holder eller ukontrolleret ekspansion. Find årsagen, inden endnu en erstatningssten monteres. Brug aldrig et apparat med ustabile foringsdele, der kan blokere risten, lufttilførslen eller røggasvejen.

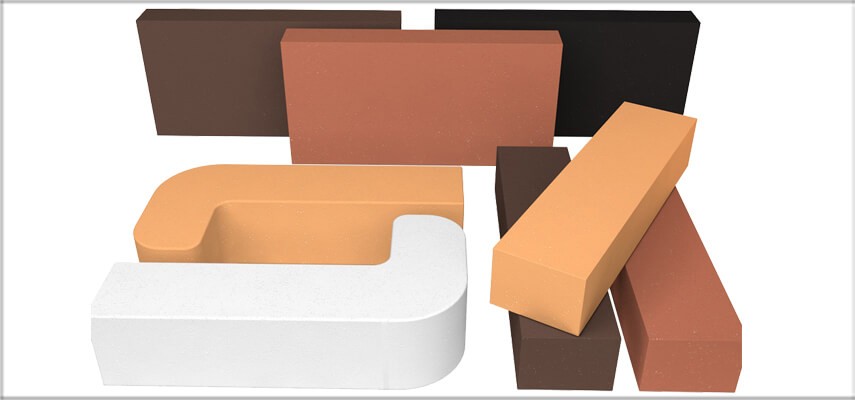

Dekorative farvede ildfaste sten

Dekorative ildfaste sten fås i rød, jordbrun, sandgul, råhvid og kuls sort med en aktuel maksimal klassifikation på 1200 °C. Sortimentet omfatter standardformater, tynde formater og L-formede udgaver, så plane beklædninger, ombuk og detaljerede kanter kan få et ensartet udtryk. Kontrollér den konkrete variant på produktsiden, da størrelse og form varierer.

Farveudtrykket kan ændre sig som følge af belysning, sod, fyringsatmosfære, rengøring og gentagen opvarmning. Bestil synlige områder fra samme parti, når en tæt farvetilpasning er vigtig, og lav en repræsentativ tør oplægning inden fastgørelse. Uanset udseendet skal temperatur, vejrpåvirkning, fugemateriale og konstruktiv understøtning kontrolleres.

Hvælvsten og buet murværk

Den kileformede hvælvsten måler 230 × 114 mm og varierer i tykkelse fra 76 mm til 54 mm. Kileformen skaber krumning uden de meget brede udvendige fuger, der opstår med rektangulære sten. Ifølge de aktuelle anvisninger kan 17 sten danne en åbning med en bredde på ca. 640 mm, men resultatet afhænger af spændvidde, højde og mørtelfugernes tykkelse.

Opfør hvælv over en stabil, midlertidig forskalling, og sørg for tilstrækkelige vederlag til at optage det vandrette tryk. Vend de kileformede sten ensartet, og undgå at udligne store afvigelser med mørtel. Fjern ikke forskallingen, før fugematerialet har opnået tilstrækkelig styrke. Industrielle ovnlofter og store bærende hvælv kræver kompetent konstruktiv og ildfast dimensionering.

Syrebestandige sten til kemiske processer

Den syrebestandige lersten er begrænset til 400 °C og vælges på grund af sin lave porøsitet, slidstyrke og bestandighed over for de fleste mineralsyrer med undtagelse af flussyre. Den kan anvendes i kemiske anlæg, energiproduktion, vandbehandling, fødevareproduktion, petrokemiske anlæg, papirmasse- og papirindustrien, minedrift og farmaceutiske produktionsmiljøer.

Specificér hele det syrefaste system og ikke kun stenen. Forberedelse af underlaget, membran, Acidcas-mørtel, sammenhængende fuger, fald, gennemføringer og afløb påvirker alle systemets tæthed. Kemisk kompatibilitet ændrer sig med koncentration og temperatur, og blandinger, rengøringsmidler og termiske cyklusser kan skabe forhold, som ikke dækkes af en generel angivelse af syrebestandighed.

Anvendelsesvejledning

Pizzaovne, brødovne og udendørs madlavning

Kompakte chamottesten vælges normalt, når ovnen skal have et slidstærkt gulv eller en kuppel, som kan optage og fordele varmen. Formatet på 64 mm lagrer mere energi pr. arealenhed end formatet på 32 mm, men er også længere om at blive varmt. Ovnens isolering, placeringen af brænderen eller ilden, den planlagte opvarmningstid og tilberedningsmetoden bør afgøre konstruktionens endelige lagopbygning.

Udendørs ildfast murværk skal beskyttes mod vandindtrængning og frost-tø-påvirkning. Vand, der er fanget i sten, fuger eller isolering, kan danne damp under fyring og fremskynde vejrbetingede skader. Brug det foreskrevne udendørs fugemateriale, etabler en vejrbestandig indkapsling, og sørg for, at regnvand ikke trænger ind omkring røgkanaler, låger og gennemføringer.

Pejse, brændeovne, grillanlæg og bålsteder

Til en ny pejs eller et nyt grillanlæg skal stenens tykkelse og densitet vælges efter den konstruktive opbygning, arbejdstemperaturen og den ønskede varmelagring. Hold den ildfaste foring adskilt fra brændbare konstruktioner, og følg de relevante krav til apparat, skorsten og byggeri. En ildfast sten erstatter ikke de krævede sikkerhedsafstande, en afprøvet gulvplade eller et egnet røggassystem.

Bålsteder og åbne grillanlæg kan blive udsat for regn, slag, kemisk påvirkning fra aske og hurtig opvarmning fra en lokal ild. Sørg for afløb og et stabilt, ubrændbart fundament. Brug ikke uidentificerede almindelige mursten på den eksponerede side, da indespærret fugt og uegnede varmeegenskaber kan medføre revner eller afskalning.

Keramikovne, industriovne, smedeesser og procesudstyr

Industrielle foringer opdeles ofte i zoner. Kompakte sten kan danne ildsteder, indføringsområder og slidstærke overflader. IFB-sten kan danne rene vægge eller placeres bag det ildfaste arbejdslag, mens formsten kan anvendes ved låger og ovnlofter. Brændersten, områder med metalkontakt og kraftigt eroderede overgange kan kræve ildfaste støbemasser eller specialmaterialer i stedet for almindelige rektangulære sten.

Fastlæg normal driftstemperatur, sandsynlig temperatur ved driftsforstyrrelser, opvarmningshastighed, atmosfære, mekanisk belastning og vedligeholdelsesmetode for hver zone. Større udstyr bør have en varmeflowberegning, en målsat kabinettemperatur og et kontrolleret udtørringsprogram. Den sten i sortimentet, der har den højeste temperaturklassifikation, er ikke automatisk det sikreste valg, hvis dens densitet, kemi eller mekaniske egenskaber ikke passer til belastningen.

Mørtler, fugemasser og fugebredde

Brug kun det fugemateriale, der er specificeret til stenen, placeringen og påvirkningen. Hold lejefladerne rene, overhold den tilladte lagtykkelse, og fyld fugerne kontinuerligt, hvor gas- eller kemikalietæthed indgår i konstruktionen. Mørtel kan ikke erstatte ekspansionsrum, stabil understøtning eller præcis tilskæring.

Opmåling og bestilling

Registrér længde, bredde og tykkelse på en eksisterende sten i millimeter. Notér kileformer, false, huller, riller, ombukkede kanter og placeringen af holdeclips eller luftkanaler. Ved reparation af apparater skal disse oplysninger sammenholdes med producentens reservedelsoplysninger, inden der vælges en tilskærbar erstatningssten.

Ved nyt murværk beregnes den eksponerede overflade, som derefter divideres med overfladearealet på den valgte sten og justeres for fugebredden. Tilføj et realistisk tillæg til tilskæring, hvælv, åbninger, brud og fremtidig vedligeholdelse. Komplekse kupler og radiale konstruktioner bør udlægges efter det planlagte forbandt og ikke kun beregnes ud fra kvadratmeter.

Skæring og formtilpasning

Kompakte chamottesten og sten med et højt indhold af aluminiumoxid kræver normalt en egnet diamantklinge til murværk eller ildfaste materialer. Vermiculit- og isoleringssten er lettere at save og forme, men får nemmere skår eller trykskader. Understøt emnet tæt ved snittet, undgå smalle, skrøbelige strimler, og gengiv apparatets åbninger præcist.

Skæring i ildfaste materialer kan frigive respirabelt mineralstøv, herunder krystallinsk silica fra visse produkter. Brug egnet udsugning eller vådskæring, hvor det er tilladt, undgå spredning af støv, og brug det åndedrætsværn samt den øjen-, høre-, hånd- og beklædningsbeskyttelse, der er angivet i sikkerhedsoplysningerne. Rengør med en godkendt støvsuger eller en våd metode frem for trykluft.

Ekspansion, tørring og idriftsættelse

Alt ildfast murværk bevæger sig under opvarmning og afkøling. Sørg for det specificerede ekspansionsrum ved lange vægge, hvælv, hjørner, døråbninger, gennemføringer og overgange til stålkonstruktioner. Fyld ikke projekterede bevægelsesfuger med stiv mørtel. Forkert fastholdelse kan knuse kanter, åbne fuger eller forskubbe en ellers egnet foring.

Nyt murværk indeholder fugt fra mørtel, opbevaring og forholdene på installationsstedet. Lad det hærde og lufttørre, og følg derefter idriftsættelsesprogrammet for det samlede system. Hurtig opvarmning af fugtigt murværk kan skabe damptryk og afskalning. Et produkts maksimale driftstemperatur angiver ikke, hvor hurtigt en nyinstalleret foring må opvarmes.

Håndtering, opbevaring og vedligeholdelse

• Opbevar stenene tildækket, tørt og hævet over stående vand og forurenet underlag.
• Håndtér IFB- og vermiculitprodukter forsigtigt, da kanter og flader beskadiges lettere end kompakt chamotte.
• Udlæg synlige områder og formsten tørt for at kontrollere farvefordeling, forbandt og geometri.
• Efterse foringer i drift for åbne fuger, løse sektioner, erosion, afskalning og unormale aflejringer.
• Undersøg nye varme punkter på kabinettet, da de kan være tegn på manglende isolering eller brud på arbejdssiden.
• Gem produkt- og batchoplysninger til industriel vedligeholdelse og udskiftning i varmeapparater.
• Udskift uidentificerede eller gentagne gange svigtende dele med en bekræftet specifikation frem for blot det nærmeste visuelle match.

Vigtige begrænsninger ved valg

• Temperaturbestandighed gør ikke enhver sten egnet til direkte flammer, fødevarekontakt, smeltet materiale eller aggressive procesgasser.
• Kompakte sten lagrer varme, men isolerer ikke lige så effektivt som IFB-sten eller vermiculit.
• Lette isoleringsprodukter bør ikke automatisk anvendes på belastede, slagudsatte eller slibende arbejdsflader.
• Den syrebestandige sten har en grænse på 400 °C og er ikke et alternativ til en industriovnssten med højt aluminiumoxidindhold.
• Dekorative farver kan ændre sig ved fyring, sodpåvirkning, rengøring og vejrpåvirkning.
• En stens klassifikation er ikke en brandmodstandsperiode eller certificering af en væg, indkapsling, gulvplade eller et apparat.
• Det færdige system afhænger samlet af sten, mørtel, isolering, fuger, understøtning, kabinet og installationskvalitet.

Ofte stillede spørgsmål

Hvad er en ildfast sten?

Det er en varmebestandig, ildfast eller isolerende enhed, der anvendes i brændeovne, pejse, ovne, keramikovne, industriovne og procesudstyr. Betegnelsen omfatter kompakt chamotte, sten med højt aluminiumoxidindhold, isoleringssten, vermiculitsten, dekorative sten, formsten og kemikaliebestandige produkter.

Hvilken ildfast sten skal jeg vælge?

Tag udgangspunkt i den nødvendige temperatur, målene, placeringen i foringen, den mekaniske belastning og den termiske funktion. Kontrollér derefter atmosfære, kemisk påvirkning, vejrpåvirkning og det kompatible fugemateriale. Reparationer af apparater skal følge producentens specifikation.

Hvilket produkt har den højeste aktuelle temperaturgrænse?

Den ildfaste isoleringssten i kvalitet 30 har den højeste angivne grænse på 1650 °C. Det gælder kun dette produkt og betyder ikke, at det er mekanisk eller kemisk egnet til enhver arbejdsside ved 1650 °C.

Hvordan adskiller kompakte sten og IFB-sten sig?

Kompakte sten er tungere og stærkere og lagrer mere varme. Ildfaste isoleringssten er porøse og lettere og reducerer varmeoverførslen, men tåler slag, punktbelastning og slitage dårligere.

Er ildfaste sten det samme som almindelige mursten?

Nej. Ildfaste sten er sammensat og brændt til brug ved høje temperaturer. Almindelige mursten har andre råmaterialer, en anden porøsitet og andre termiske egenskaber og bør ikke anvendes som erstatning på en varm, ildfast arbejdsside.

Kan ildfaste sten bruges i en brændeovn?

Ja, hvis materialet, tykkelsen og geometrien passer til apparatets konstruktion. Kompakte chamottesten og erstatningssten af vermiculit har forskellige egenskaber og må derfor ikke ombyttes uden producentens godkendelse.

Kan jeg bruge ildfaste sten i en pizza- eller brødovn?

Egnede kompakte chamottesten kan danne varmelagrende gulve, vægge og kupler, mens kileformede sten gør det lettere at opføre hvælv. Den komplette ovn kræver også kompatibel mørtel, bagisolering, korrekt udformede ekspansionsfuger og vejrbeskyttelse.

Er ildfaste sten egnede til grillanlæg og bålsteder?

Udvalgte kompakte eller dekorative produkter er angivet til disse anvendelser. Kontrollér temperatur og egnethed til udendørs brug, og etabler derefter et stabilt, ubrændbart underlag, afløb og beskyttelse mod indespærret fugt.

Kan ildfaste sten bruges udendørs?

Nogle produkter er angivet til udendørs brug, men murværket skal stadig beskyttes mod langvarig vandmætning, frost og indtrængende vejrlig. Brug den specificerede udendørs ovnmørtel og en korrekt udformet indkapsling.

Hvilke sten er bedst til varmelagring?

Kompakte chamottesten og sten med højt aluminiumoxidindhold har en væsentligt større termisk masse end IFB-sten eller vermiculit. Den nødvendige tykkelse afhænger af opvarmningscyklussen, den tilgængelige energi og den ønskede varmeafgivelsesprofil.

Hvilke sten reducerer varmetabet?

Ildfaste isoleringssten og vermiculitprodukter er udviklet til lav varmeoverførsel. Vælg kvalitet og tykkelse ud fra den beregnede temperatur og de mekaniske forhold frem for kun at basere valget på en generel angivelse af isoleringsevne.

Kan ildfaste isoleringssten bruges på gulvet i en industriovn?

Ikke automatisk. Den porøse struktur kan blive beskadiget af tunge emner, slitage, værktøj og smeltede rester. Et kompakt arbejdslag oven på egnet bagisolering er ofte mere hensigtsmæssigt.

Hvilken temperatur er dekorative ildfaste sten klassificeret til?

Det aktuelle farvede sortiment er angivet til 1200 °C. Udseendet kan variere mellem produktionspartier og ændre sig under brug, så temperaturbestandigheden bør vurderes adskilt fra det ønskede udtryk.

Hvad bruges ildfaste vermiculitsten til?

De er lette, isolerende erstatningssten til egnede pejse og brændeovne. Det aktuelle sæt indeholder seks sten på 200 × 90 × 25 mm, klassificeret til 1000 °C, som kan skæres eller formes.

Hvornår skal en revnet foringssten i en brændeovn udskiftes?

Udskiftning er nødvendig, hvis stenen sidder løst, smuldrer, er kraftigt forskubbet eller ikke længere beskytter apparatets kabinet. En mindre, stabil revne kan kun accepteres, hvis stenen fortsat sidder sikkert, og apparatets anvisninger tillader fortsat drift.

Kan ildfaste sten skæres?

Ja. Kompakte produkter kræver normalt en diamantklinge til murværk, mens IFB-sten og vermiculit er lettere at save. Begræns støv, understøt stenen, og gengiv de nødvendige mål og åbninger nøjagtigt.

Hvilken mørtel skal bruges til ildfaste sten?

Det afhænger af stenen og placeringen. Mulighederne omfatter HPM varmebestandig mørtel, OC ildfast ovnmørtel, Vitset ildfaste mørtler, Silcas M og Acidcas. Brug det fugesystem, der er specificeret til det konkrete produkt og den aktuelle påvirkning.

Kræver ildfaste sten ekspansionsfuger?

Ja, ildfaste konstruktioner udvider sig ved opvarmning. Det nødvendige ekspansionsrum afhænger af materialet, foringens længde, form, temperaturcyklus og fastholdelse og skal indgå i installationens projektering.

Hvor mange ildfaste sten skal jeg bruge?

Beregn overfladearealet ud fra den eksponerede side på den valgte sten, og tag højde for fugebredden. Tilføj et tillæg til tilskæringer, hjørner, hvælv, åbninger, brud og reservesten til vedligeholdelse.

Hvorfor har nye ildfaste sten nogle gange små afslag?

Brændte ildfaste produkter kan have mindre kantafslag, farvevariation og en måltolerance på ca. ±3 mm. Kassér sten, hvis skaden forringer bærefladen, den krævede tykkelse, den synlige kvalitet eller fugens integritet.

Kan ildfaste sten komme i kontakt med smeltet metal eller glas?

Kun hvis det konkrete ildfaste materiale er specificeret til den pågældende smelte og eksponeringszone. Temperaturklassifikationen alene dokumenterer ikke bestandighed over for indtrængning eller kemiske angreb fra metal, slagge, flusmiddel eller glas.

Hvordan skal nyt murværk af ildfaste sten opvarmes første gang?

Lad mørtlen hærde og konstruktionen tørre, og hæv derefter temperaturen i overensstemmelse med det specificerede idriftsættelsesprogram. Fugtigt, nyt murværk må aldrig bringes direkte op på fuld driftstemperatur.
